上海東鍋泵閥集團有限公司
dgfmjt@163.com
021-66861950
上海東鍋泵閥集團
全套閥門解決方案
堰式隔膜閥
您當前的位置:首頁 >> 閥門產品中心 >> 隔膜閥 >> 堰式隔膜閥

G41W(無襯里)/G41J(襯膠)堰式隔膜閥

G41W(無襯里)/G41J(襯膠)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。

適用溫度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照襯里和隔膜材料)

壓力等級:PN0.6、1.0、1.6


在線咨詢
021-66861950

G41W(無襯里)/G41J(襯膠)堰式隔膜閥 介紹

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
 閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
 襯里:無襯里、橡膠
 隔膜:橡膠
 閥瓣:鑄鐵
 閥桿:碳鋼、不銹鋼
 手輪:鑄鐵

測試

襯里層:電火花檢測
 試驗與檢驗按GB/T13297標準
 公稱壓力:PN(Mpa)
 閥體:PN×1.5
 密封:PN×1.1

特點

結構特點:隔膜閥是一種特殊形式的截斷閥;
 1、彈性密封的開閉件,確保沒有內漏;
 2、流線型的流道,使得壓力損失??;
 3、沒有填料函,因此沒有外漏;
 4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
 5、隔膜可更換,維護費用低;
 6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。

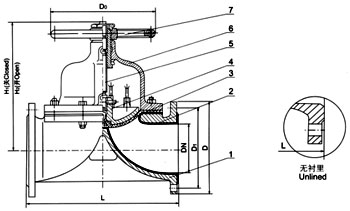

 01.jpg  部件列表:
 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪

 設計與制造:GB122239
 結構長度:GB12221、JB1688
 法蘭連接尺寸:GB4216、JB78

主要尺寸及重量

公稱通徑
       DN
公稱壓力
       Mpa
工作壓力
       Mpa
L
       (mm)
D
       (mm)
D1
       (mm)
n-φd
       (mm)
F
       (mm)
H1
       (mm)
H2
       (mm)
D0
       (mm)
質量
151.51.012595654-1421051161204.5
20135105754-1421171281204.5
25145115854-1421211351205
321601401004-1821321501207
401801501104-1831561761409
502101651254-18316919514012.5
652501851454-18320023620019
803002001604-18321625620025.5
1003502201808-18327032228040
1254002502108-18331538032062
1504602852408-22337845832080.5
2000.60.45703402958-224518638400146
25068039535012-224583720500240
30079044540012-224698778500334
35090050546016-224723883500371
4000.25100056551516-2648681078640584
